Он состоит из четырех основных частей: мостовой конструкции, механизма перемещения, тележки и электрического оборудования. Мост представляет собой сварную конструкцию коробчатого типа; для механизма перемещения на каждом конце крана используются отдельные приводы. Все движения крана управляются из кабины. В качестве проводников для пути следует выбирать либо жесткие стальные профили (уголки или тройники), либо гибкие изолированные кабели, которые предлагаются в заказе покупателем. Максимальное и минимальное значение температуры окружающей среды, тип источника питания, напряжение и другие данные должны быть указаны пользователем при заполнении формы заказа.

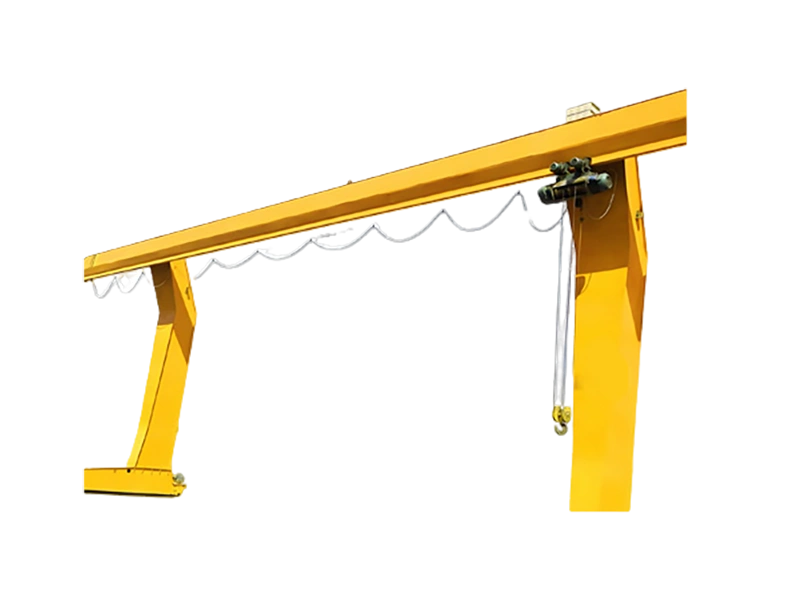

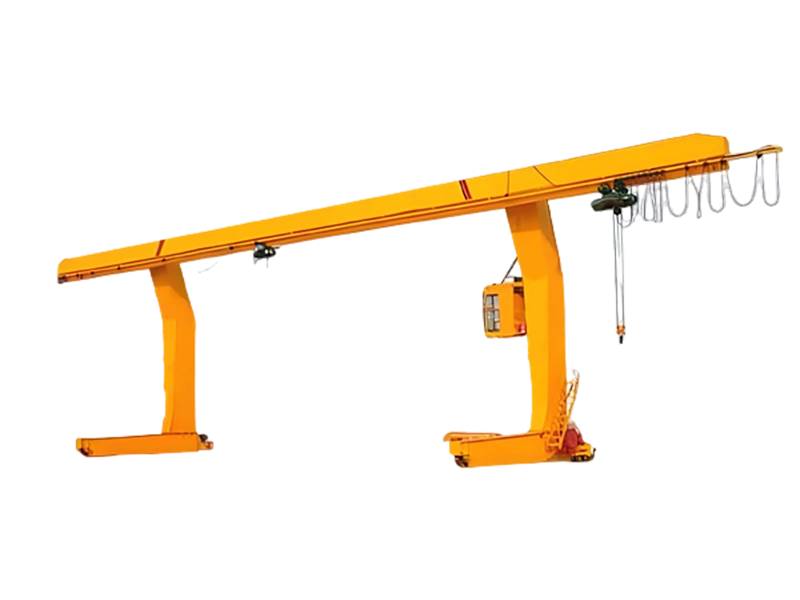

Однобалочные козловые краны с крюком доступны для общего назначения, такого как погрузка, разгрузка, подъем и перемещение грузов на открытых складах или железных дорогах.
| Грузоподъемность | т | 5 | 10 | |||||||||||||
| Пролет | м | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | |||||
| Высота подъема | Основная | м | 10 | 11 | 10 | 11 | ||||||||||
| Aux | 一 | |||||||||||||||
| Рабочая система | A5 (промежуточная) | |||||||||||||||
| Скорость | Подъем | Основной | м/мин | 11,3 | 9,6 | |||||||||||
| Вспомогательный | —— | 一 | ||||||||||||||
| перемещение краба | 35,5 | 39,7 | ||||||||||||||
| перемещение тележки | 46,2 | 40,1 | 39,6 | 40,1 | ||||||||||||
| Установленная мощность | кВт | 31,8 | 40,8 | 39,5 | 48,5 | |||||||||||
| Макс. нагрузка на колесо | кН | 160 | 166 | 185 | 213 | 233 | 225 | 236 | 239 | 286 | 298 | |||||
| Рекомендуемая стальная направляющая | 43 кг/м | 43 кг/м | ||||||||||||||
| Источник питания | 3-фазный переменный ток 50 Гц 380 В | |||||||||||||||
| Основные габариты | S1 | мм | 5000 | 7000 | 5000 | 7000 | ||||||||||
| S2 | 5000 | 7000 | 5000 | 7000 | ||||||||||||
| L1 | 7012 | 8717 | 7012 | 9312 | ||||||||||||
| L2 | 6706 | 8717 | 7006 | 9006 | ||||||||||||
| L3 | 8912 | 10074 | 8912 | 11212 | ||||||||||||
| L4 | 675 | 745 | 745 | |||||||||||||
| H | 12442 | 13889 | 13595 | 14595 | ||||||||||||
| H1 | 577 | 660 | 660 | |||||||||||||
| H2 | 9610 | 9530 | 10360 | 9950 | 10950 | |||||||||||
| H3 | 10000 | 11000 | 10000 | 11000 | ||||||||||||
| H4 | ———— | 一 | ||||||||||||||
| H5 | 6947 | 6847 | 6797 | 7597 | 7397 | 7357 | 7257 | 7857 | 7757 | |||||||
| B | 8012 | 8650 | 8726 | 9226 | ||||||||||||
| BQ | 6000 | 7000 | 7000 | 7500 | ||||||||||||
| B1 | 3800 | 4050 | 4100 | 4100 | 4300 | |||||||||||
| B2 | 899 | 999 | 1149 | 1299 | 1050 | 1150 | 1350 | |||||||||
| Грузоподъемность | т | 16/3,2 | 20/5 | |||||||||||||||
| Пролет | м | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | |||||||
| Высота подъема | Основная | м | 10 | 11 | 10 | 11 | ||||||||||||
| Aux | 10,5 11,5 | 10 11 | ||||||||||||||||
| Рабочая система | A5 (промежуточная) | |||||||||||||||||
| Подъемная сила | Основная | 9,6 | 7,2 | |||||||||||||||
| Вспомогательный | 16,7 | 19,4 | ||||||||||||||||
| перемещение краба | 39,5 | 39,3 | ||||||||||||||||
| перемещение тележки | 40,1 | 47,1 | 40,1 | 47,1 | ||||||||||||||
| Установленная мощность | кВт | 71,3 | 82,3 | 76,8 | 87,8 | |||||||||||||
| Макс. нагрузка на колесо | кН | 298 | 306 | 307 | 370 | 383 | 340 | 346 | 362 | 419 | 432 | |||||||
| Рекомендуемая стальная гусеница | 43 кг/м | 43 кг/м | ||||||||||||||||
| Источник питания | 3-фазный переменный ток 50 Гц 380 В | |||||||||||||||||
| Основные габариты | S1 | мм | 5000 | 7000 | 5000 | 7000 | ||||||||||||
| S2 | 5000 | 7000 | 5000 | 7000 | ||||||||||||||
| L1 | 7812 | 10506 | 7906 | 10406 | ||||||||||||||
| L2 | 7206 | 9212 | 7212 | 9212 | ||||||||||||||
| L3 | 9712 | 12406 | 9806 | 12306 | ||||||||||||||
| L4 | 745 | 745 | 888 | |||||||||||||||
| H | 13847 | 14845 | 13851 | 14851 | ||||||||||||||
| H1 | 660 | 762 | 660 | 762 | ||||||||||||||
| H2 | 9940 | 9780 | 10780 | 9950 | 10950 | |||||||||||||
| H3 | 10000 | 11000 | 10000 | 11000 | ||||||||||||||
| H4 | 10500 | 11500 | 10000 | 11000 | ||||||||||||||
| H5 | 7179 | 7077 | 6977 | 7677 | 7577 | 7070 | 6970 | 7570 | 7470 | |||||||||
| B | 8752 | 9252 | 9502 | 9252 | 10002 | |||||||||||||
| BQ | 7000 | 7500 | 7500 | 800 | ||||||||||||||
| B1 | 4100 | 4350 | 4400 | 4400 | 4600 | 4650 | ||||||||||||
| B2 | 1150 | 1250 | 1350 | 1450 | 1250 | 1350 | 1550 | |||||||||||
| Грузоподъемность | т | 32/5 | 50/10 ※ | ||||||||||||||
| Пролет | м | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | ———— | ||||||
| Высота подъема | Основной Вспомогательный |
м | 10 | 11 | 10 | 11 | |||||||||||
| 10,85 | 11,85 | 10 | 11 | ||||||||||||||
| Рабочая система | A5 (средний) | ||||||||||||||||
| Скорость | Подъемная | Основная | м/мин | 7,6 | 5,9 | ||||||||||||
| Aux | 19,4 | 13,2 | |||||||||||||||
| перемещение краба | 38,6 | 38,5 | |||||||||||||||
| перемещение тележки | 48,2 | 47,9 | 39,7 | ||||||||||||||
| Установленная мощность | кВт | 108 | 116 | 150 | |||||||||||||
| Макс. нагрузка на колесо | кН | 457 | 470 | 255 | 274 | 284 | 285 | 297 | 310 | 330 | —— | ||||||
| Рекомендуемая стальная гусеница | QU70 | QU70 | |||||||||||||||
| Источник питания | 3-фазный переменный ток 50 Гц 380 В | ||||||||||||||||
| Основные размеры | S1 | мм | 5000 | 7000 | 5000 | 7000 | |||||||||||
| S2 | 5000 | 7000 | 5000 | 7000 | |||||||||||||
| L1 | 8006 | 10006 | 8006 | 11000 | |||||||||||||
| L2 | 8006 | 10006 | 8006 | 11000 | |||||||||||||
| L3 | 9906 | 11906 | 9906 | 12900 | |||||||||||||
| L4 | 898 | 820 | 830 | ||||||||||||||
| H | 14380 | 14577 | 15186 | 14750 | 16536 | ||||||||||||
| H1 | 763 | 670 | 660 | ||||||||||||||
| H2 | 10060 | 10257 | 10466 | 10550 | 11908 | ||||||||||||
| H3 | 10000 | 11000 | 10000 | 11000 | |||||||||||||
| H4 | 10850 | 11850 | 10000 | 11000 | |||||||||||||
| H5 | 7467 | 7667 | 7876 | 7453 | 8268 | ||||||||||||
| B | 10006 | 11370 | 12050 | ||||||||||||||
| BQ | 8000 | 8500 | 8500 | ||||||||||||||
| B1 | 5135 | 5280 | 5500 | ||||||||||||||
| B2 | 1301 | 1651 | 2034 | ||||||||||||||
Мы являемся интегрированным промышленным и торговым предприятием. У нас есть собственная команда по исследованиям и разработкам, завод и отдел маркетинга.
Наша компания Crane может проектировать и производить оборудование в соответствии со стандартами FEM, ISO EN, GB.
Все наши процессы строго соответствуют процедурам ISO-9001, которые включают отслеживание материалов, сертификаты ISO WPQR и сварщиков, калибровку измерительных приборов, неразрушающий контроль сварных швов, а также полную сборку и испытания под нагрузкой перед поставкой.
Мы принимаем банковские переводы T/T, Paypal.
Мы рекомендуем вам нанять местную команду по обслуживанию кранов для установки основания крана в соответствии с нашим руководством по установке и руководством пользователя. Если это невозможно, мы можем отправить инженера на ваш завод, чтобы он помог вам с установкой за дополнительную плату, при этом транспорт, проживание и услуги переводчика будут оплачиваться вами.
