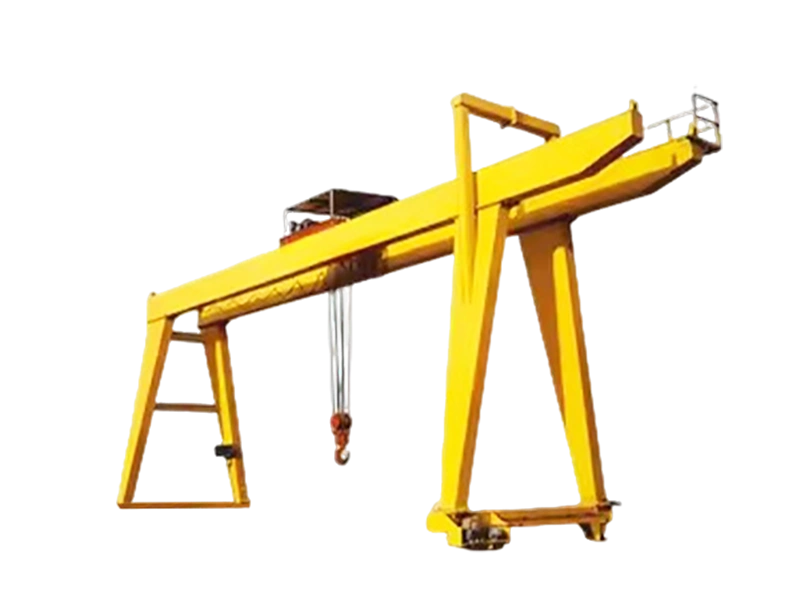

5т-75/20т Двухбалочный козловой кран

Он состоит из четырех основных частей: мостовой конструкции, механизма перемещения, тележки и электрического оборудования. Мост представляет собой сварную конструкцию коробчатого типа; для механизма перемещения на каждом конце крана используются отдельные приводы.Все движения крана управляются из кабины. В качестве проводников для рельсового пути должны быть выбраны либо жесткие стальные профили (уголки или тройники), либо гибкие изолированные кабели, которые должны быть указаны в заказе покупателем. Максимальное и минимальное значение температуры окружающей среды, тип источника питания, напряжение и другие данные должны быть указаны пользователем при заполнении формы заказа.

Применение

Двойные портальные краны с крюком доступны для общего назначения, такого как погрузка, разгрузка, подъем и перемещение грузов на открытых складах или на железных дорогах.

Технические характеристики

Грузоподъемность				т	5						10
Пролет				м	18	22	26		30	35	18	22		26	30	35
Высота подъема		Основная		м	10		12				10				12
		Aux
Рабочая система					A5 (промежуточная)
Скорость	Подъем	Основной		м/мин	12,5						8,5
		Aux
	движение краба				37,2						43,8
	перемещение тележки				37,7				40,1		37,7			40,1
Установленная мощность				кВт	31,8				40,8		36,5			45,5
Макс. нагрузка на колесо				кН	217	230	243		266	289	225	228		245	290	310
Рекомендуемая стальная направляющая					P43						P43
Источник питания					3-фазный переменный ток 50 Гц 380 В
Основные габариты			K	мм	1400						2000
			W		7000		8500				8000			8500	9500
			Мы		1100						1400
			B		8554		10350				9554			10350	11350
			B
			A		540		660				540				660
			H1		10000		12000				10000				12000
			H2		10000		12000				10000				12000
			H3		——
			H4		13374	14474	13524		15606	15698	14580				16590
			C
			L1		6500			9000			6500		7500		9000
			L2		6500			9000			6500		7500		9000
			C1		5000			7500			5000		6000		7500
			C2		5000			7500			5000		6000		7500
			D		1116			1216			1116		1166		1216
			E		1000			900			100		900

Грузоподъемность				т	16/3,2								20/5
Пролет				м	18	22		26		30		35	18	22			26		30	35
Высота подъема		Основная		м	10					12			10						12
		Aux			10,5					12,5			10,5						12,5
Рабочая система					A5 (промежуточная)
Скорость	Подъем	Основная		м/мин	7,9								7,2
		Aux			14,5								12,7
	перемещение краба				44,6								44,6
	перемещение тележки				40,1			46,3					40,1				46,3
Установленная мощность					64,5			72,5					69				77
Макс. нагрузка на колесо				кН	310	320		195		210		223	353	363			195		215	225
Рекомендуемая стальная гусеница					P43								P43
Источник питания					3-фазный переменный ток 50 Гц 380 В
Основные габариты		K	мм		2000								2000
		W			8500		7000				8000		8500			7000			8000
		Мы			2400								2430
		B			10350		10532				11352		10350			10352			11352
		B			——		1500						一			1500
		A			660		590						660			590
		H1			10000		12000						10000			12000
		H2			10000		12000						10000			12000
		H3			770								496
		H4			14686				16722				14686					16846
		C			810								870
		L1			7500	8500			10000				7500		8500			10000
		L2			7500	8500			10000				7500		8500			10000
		C1			5000	6000			7500				5000		6000			7500
		C2			5000	6000			7500				5000		6000			7500
		D			1166				1216				1166					1216
		E			900				1000				900 1000

Грузоподъемность				т	32/5						40/10
Пролет				м	18	22		26	30	35	18	22	26	30	35
Высота подъема		Основная		м	10				12		10			12
		Aux			10,5				12,5		11			13
Рабочая система					A5 (средний)
Скорость	Подъем	Основной		м/мин	7,5						9,2
		Aux			12,7						14,8
	перемещение краба				42,4						37,6
	перемещение тележки				38				40,1		52,53			53,25
Установленная мощность					95,3				113,3		129,5			145,5
Макс. нагрузка на колесо				кН	255	260		275	310	320	341	350	375	403	435
Рекомендуемая стальная направляющая					QU80						QU80
Источник питания					3-фазный переменный ток 50 Гц 380 В
Основные габариты			K	мм	2500						2500
			W		8000				8000		8000		10000
			Мы		2800						3150
			B		11352		111962		12462		11476	11672	13672
			B		1500		1800				1000	1220
			A		590		700				650		730
			H1		1000				12000		11000		13000
			H2		1000				12000		10000		12000
			H3		790						1000
			H4		15026		15018 15180			15190	15550		15700	17710
			C		980						1120
			L1		7500		8500		10000		7500	8500	9500	10500	11500
			L2		7500		8500		10000		7500	8500	9500	10500	11500
			C1		5000		6000		7500		4500	5500	6500	7500	8500
			C2		5000		6000		7500		4500	5500	6500	7500	8500
			D		1196		1216				1390
			E		1000		900				870			980

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Вы являетесь производителем или торговой компанией?

Мы являемся интегрированным промышленным и торговым предприятием. У нас есть собственная команда по исследованиям и разработкам, завод и отдел маркетинга.
Какой стандарт применяется к вашему крану и компонентам крана?

Наша компания Crane может проектировать и производить оборудование в соответствии со стандартами FEM, ISO EN, GB.
Как вы обеспечиваете качество вашей продукции?

Все наши процессы строго соответствуют процедурам ISO-9001, которые включают отслеживание материалов, сертификаты ISO WPQR и сварщиков, калибровку измерительных приборов, неразрушающий контроль сварных швов, а также полную сборку и испытания под нагрузкой перед поставкой.
Как я могу произвести оплату?

Мы принимаем банковские переводы T/T, Paypal.
Как я могу собрать краны на своем заводе?

Мы рекомендуем вам нанять местную команду по обслуживанию кранов для установки основания крана в соответствии с нашим руководством по установке и руководством пользователя. Если это невозможно, мы можем отправить инженера на ваш завод, чтобы он помог вам с установкой за дополнительную плату, при этом транспорт, проживание и услуги переводчика будут оплачиваться вами.
