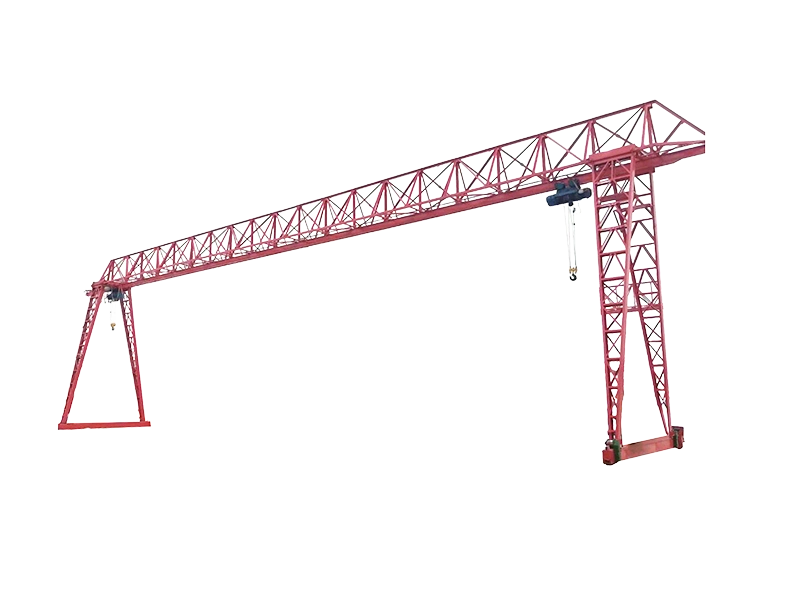

Электрический подвесной кранов-порталов решетчатого типа

Электрический подъемный козловой кран модели MH используется вместе с электрическими подъемниками модели CD MD. Это рельсовый перемещаемый кран небольшого и среднего размера. Его номинальная грузоподъемность составляет от 3 до 16 тонн, номинальный пролет — от 12 до 30 метров, номинальная рабочая температура — от -20 ℃ до 40 ℃. Этот продукт представляет собой обычный кран, широко используемый на открытых площадках и складах для погрузки, разгрузки или захвата материалов. Он имеет 2 метода управления: управление с земли и управление из помещения.

Технические характеристики

Емкость				т	3
Пролет				м	12	16	20	24
Высота подъема				м	6,9
Механизм передвижения	Скорость перемещения		Поверхность	м/мин	20
			Комната управления		20 30 45
	Двигатель		Основание		ZDY,(D)21/-4/0,8×2		ZDY,(D)22/-4/1,5×2
			Комната управления		ZDR100-4(D)1,5×2		ZDR112L-4/2,1×2
	Редуктор				LD
	Диаметр колеса			мм	φ270		φ 400
Подъемник Eleet rie	Тип №				CD, MD,
	Скорость подъема			м/мин	8 0,8/8
	Скорость перемещения			м/мин	20
	Двигатель		Подъемная сила		ZD,32-4/4.5 ZDS,0.4/4.5
			Перемещение		ZDY,12-4/0.4
рабочая система					A5
Рекомендуется стальная гусеница					P24,P38
Источник питания					380 В, 50 Гц
Вес крана		Основание		t	6,4/7,5	7,4/8,5	9,7/10,8	11,2/12,3
		Диспетчерская		t	7,2/8,7	8,2/9,7	10,5/12	12/13,5
Макс. нагрузка на колесо				кН	37/42	40/46	44/50	48/54
Основные размеры		L			3000	4000	5000	6000
		L₂			3000	4000	5000	6000
		H₁			1120
		H₂			1100	1250	1350	1500
		H₂			8265/11265	8285/11465	8485/11665	8486/10665
		B			4500/5500		5500/6500
		B			5000/6000		6000/7000
		B₂			5400/6400		6500/7500
		B₃			1500

Грузоподъемность				t	5
Пролет				м	12	16	20		24	30
Высота подъема				м	6,9					9
Механизм перемещения	Скорость перемещения		Наземный	м/мин	20
			Комната управления		20 30 30
	Двигатель		Основание		ZDY 22-4/1,5×2			ZDY132M2-6/4×2
			Комната управления		ZDR 12-4/1,5×2
	Редуктор				LD			ZSC400
	Диаметр колеса			мм	φ270			φ400
Элемент подъемника	Тип № .				CD₁ MD,
	Скорость подъема			м/мин	8 0,8/8
	Скорость перемещения			м/мин	20
	Двигатель		Подъемная сила		ZD,41-4/7,5 ZDS,0.8/7.5
			Перемещение		ZDY,21-4/0.8
Рабочая система					A5
Рекомендуется стальная гусеница					P24			P38
Источник питания					380 В 50 Гц
Вес крана		Основание		t	7,3/8,5	8,3/9,6	11,7/13		15/16,7
		Комната управления		t	8,1/9,7	9,1/10,8	12,5/14,2		15,8/17,9	20,7
Макс. нагрузка на колесо				кН	54/59	62/67	70/75		78/83	96
Основные размеры		L₁			3000	4000	5000		6000	7500
		L₂
		H₁					1160
		H₂			1150	1250	1450		1600	1700
		H₃			8660/11660	8660/11660	8760/11760		8760/11760	11860
		B			4500/5500			5500/6500
		B₁			5500/6500			6500/7500
		B₂			6000/7000			7100/8100
		B₃			1500

Грузоподъемность				т	5
Пролет				м	12	16	20		24	30
Высота подъема				м	6,9					9
Механизм перемещения	Скорость перемещения		Наземный	м/мин	20
			Комната управления		20 30 30
	Двигатель		Основание		ZDY 22-4/1,5×2			ZDY132M2-6/4×2
			Комната управления		ZDR 12-4/1,5×2
	Редуктор				LD			ZSC400
	Диаметр колеса			мм	φ270			φ400
Элемент подъемника	Тип № .				CD₁ MD,
	Скорость подъема			м/мин	8 0,8/8
	Скорость перемещения			м/мин	20
	Двигатель		Подъемная сила		ZD,41-4/7.5 ZDS,0.8/7.5
			Перемещение		ZDY,21-4/0.8
рабочая система					A5
Рекомендуется стальная гусеница					P24			P38
Источник питания					380 В, 50 Гц
Вес крана		Основание		t	7,3/8,5	8,3/9,6	11,7/13		15/16,7
		Комната управления		t	8,1/9,7	9,1/10,8	12,5/14,2		15,8/17,9	20,7
Макс. нагрузка на колесо				кН	54/59	62/67	70/75		78/83	96
Основные размеры		L₁			3000	4000	5000		6000	7500
		L₂
		H₁					1160
		H₂			1150	1250	1450		1600	1700
		H₃			8660/11660	8660/11660	8760/11760		8760/11760	11860
		B			4500/5500			5500/6500
		B₁			5500/6500			6500/7500
		B₂			6000/7000			7100/8100
		B₃			1500

Грузоподъемность

Пролет

Высота подъема

6,9

Механизм перемещения

Скорость перемещения

Наземный

м/мин

Комната управления

30 40

Двигатель

Заземление

YZR132M2-6/4×2

YZR160M1-6/6.3&раз;2

YZR160M2-6/8,5×2

Комната управления

Редуктор

ZSC400

ZSC(A)600

Диаметр колеса

мм

φ400

φ500

Подъемник Eleet rie

Тип №

CD₁、MD,

Скорость подъема

м/мин

3,5、0,35/3,5

Скорость перемещения

м/мин

Двигатель

Подъемная сила

ZD,51-4/13

Перемещение

ZDY,21-4/0,8×2

рабочая система

Рекомендуемая стальная гусеница

P38

P43

Источник питания

380 В 50 Гц

Вес крана

Наземный

14/15,7

16,1/17,9

20,2/22,1

21,2/23

27,5

Диспетчерская

14,9/17

17/19,2

21,1/23,4

22,11

28,3

Макс. нагрузка на колесо

кН

143/150

152/159

165/174

169/176

180/190

Размеры Basie

3000

4000

5000

6000

L₂

2300

H₂

1700

2000

2100

2200

2500

H₂

10100/13100

10400/13400

10600/13600

10700/13700

5000/6000

6500/7500

6500/7000

7500/8500

7000/7500

8200/9200

B₂

1600

1700
