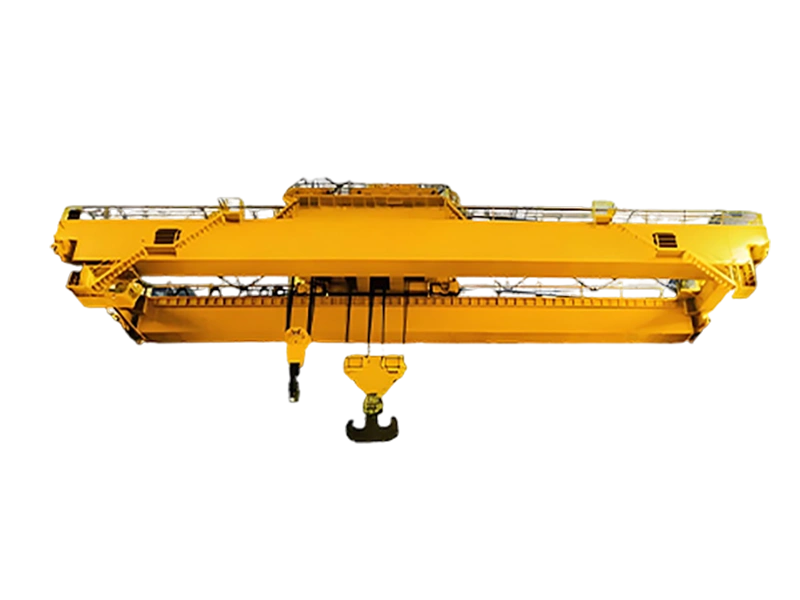

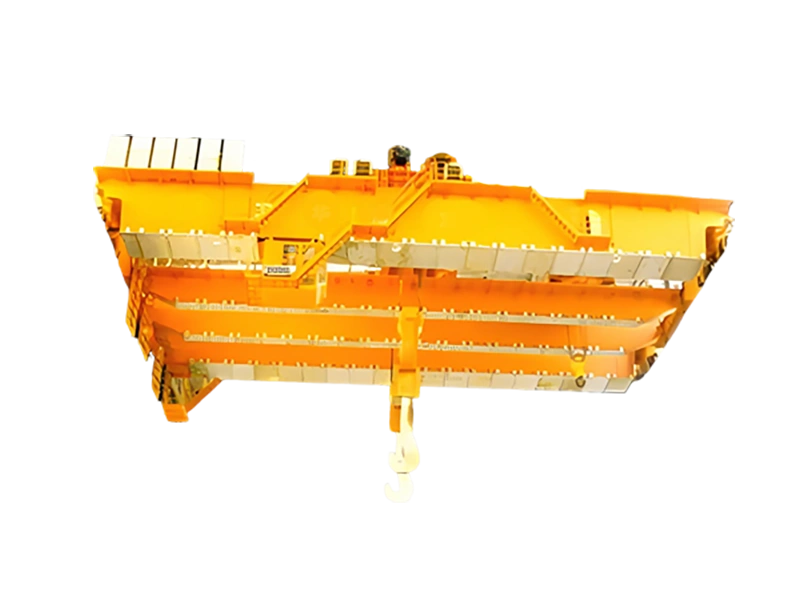

Литейный кран является одним из основных видов оборудования в технологии непрерывного литья при производстве стали. Он в основном используется для перекачки расплавленного железа из добавки конвертера в конвертер; подъема расплавленной стали из отжигательной камеры в отжигательную печь или подъема расплавленной стали из камеры расплавленной стали в ковшовую башню машины непрерывного литья. Общая конструкция литейного крана имеет следующие формы: двухбалочная и двухрельсовая, четырехбалочная и четырехрельсовая, четырехбалочная и шестирельсовая и т. д.Двухбалочная и двухрельсовая конструкции, а также четырехбалочная и четырехрельсовая конструкции в основном используются для литейных кранов средней и большой грузоподъемности; четырехбалочная и шестирельсовая конструкции, а также конструкции с двумя тележками в основном используются для литейных кранов сверхбольшой грузоподъемности. Литейный кран является одним из ведущих продуктов компании Qilide. Компания разработала и производит литейные краны, отличающиеся передовой технологией, новой конструкцией, безопасностью и надежностью, экономичностью и долговечностью, а также простотой обслуживания. Литейные краны, производимые компанией Qilide, могут поставляться по запросу в следующих конфигурациях.
1. Механизмы могут быть скоростными (1:10 или больше);
2. Подъемные устройства могут поворачиваться;
3. Расстояние между портальными крюками может изменяться;
4. Ограничение и предупреждение о перегрузке;
5. Взвешивание и отображение нагрузки, управление PLC и обнаружение неисправностей, система отображения, записи и печати;
6. Предотвращение столкновений между кранами одного пролета.
| (t)Грузоподъемность | 100/32 | 125/32 | ||||
| Рабочий класс | A7 | A7 | ||||
| S(m)Span | 19 | 22 | 25 | 19 | 22 | |
| (м) Высота подъема | Основной крюк | 18 | 20 | 25 | 24 | 20 |
| Вспомогательный крючок | 20 | 22 | 27 | 26 | 22 | |
| Скорость | Основной крючок | 6,8 | 6,8 | 8,6 | 9,5 | 7,6 |
| Вспомогательный крюк | 9,5 | 9,5 | 12 | 12 | 9,5 | |
| тележка | 37 | 37 | 41 | 42 | 36 | |
| crane | 68 | 68 | 77 | 77 | 77 | |
| (мм) Размеры |
H | 4900 | 4900 | 5100 | 5150 | 5200 |
| H1 | 4500 | 4500 | 5000 | 5000 | 5000 | |
| H2 | 1200 | 1200 | 1300 | 1350 | 1350 | |
| B | 13500 | 13800 | 14800 | 14800 | 14800 | |
| B1 | 7800 | 8000 | 9000 | 9000 | 9000 | |
| b | 410 | 410 | 410 | 410 | 410 | |
| limt dimenstion |
H3 | 3500 | 3500 | 3500 | 380 | 380 |
| H4 | 1200 | 1200 | 1200 | 1200 | 1200 | |
| S1 | 2000 | 2000 | 2000 | 2200 | 2200 | |
| S2 | 3700 | 3700 | 3700 | 4100 | 4100 | |
| S3 | 4100 | 4100 | 4100 | 4700 | 4700 | |
| S4 | 1600 | 1600 | 1600 | 1600 | 1600 | |
| (кН) Максимальная нагрузка на колесо | 520 | 530 | 545 | 580 | 595 | |
| Рекомендуемая стальная направляющая | QU120 | QU120 | QU120 | QU120 | QU120 | |
| Источник питания | 380 В, 50 Гц, 3 фазы, переменный ток, 380 В, 50 Гц | |||||
| (t)Грузоподъемность | 125/32 | 140/32 | |
| Рабочий класс | A7 | A7 | |
| S(m)Span | 19 | 19 | |
| (м) Высота подъема | Основной крюк | 24 | 22 |
| Вспомогательный крюк | 26 | 24 | |
| Скорость | Основной крюк | 7,6 | 7,8 |
| Вспомогательный крюк | 12 | 9,7 | |
| Основная тележка | 38 | 36 | |
| Вспомогательная тележка | 39 | 37,5 | |
| кран | 76 | 73 | |
| (мм) Размеры |
H | 5690 | 5880 |
| H1 | 5500 | 5600 | |
| H2 | 1350 | 1350 | |
| B | 15800 | 15800 | |
| B1 | 10120 | 10100 | |
| B2 | 2800 | 2500 | |
| limt dimenstion |
b | 410 | 450 |
| H3 | 4200 | 4350 | |
| H4 | 1300 | 1500 | |
| S1 | 2200 | 2300 | |
| S2 | 2000 | 2000 | |
| S3 | 1500 | 1500 | |
| S4 | 1500 | 1600 | |
| (кН) Максимальная нагрузка на колесо | 505 | 535 | |
| Рекомендуемая стальная гусеница | QU120 | QU120 | |
| Источник питания | 380 В, 50 Гц, 3 фазы Переменный ток 380 В 50 Гц | ||
| (t) Грузоподъемность | 160/32 | |
| Рабочий класс | A7 | |
| S(м) Пролет | 27 | |
| (м) Высота подъема | Основной крюк | 25 |
| Вспомогательный крюк | 26 | |
| Скорость | Основной крюк | 9,8 |
| Вспомогательный крюк | 12 | |
| Основная тележка | 43,5 | |
| Вспомогательная тележка | 43,5 | |
| Кран | 84 | |
| (мм) Размеры |
H | 6350 |
| H1 | 2700 | |
| H2 | 1250 | |
| B | 16800 | |
| B1 | 10800 | |
| B2 | 3300 | |
| limt dimenstion |
b | 550 |
| H3 | 6000 | |
| H4 | 1100 | |
| S1 | 2800 | |
| S2 | 2650 | |
| S3 | 1800 | |
| S4 | 2200 | |
| (кН) Максимальная нагрузка на колесо | 485 | |
| Рекомендуемая стальная гусеница | QU120 | |
| Источник питания | 380 В, 50 Гц, 3 фазы, переменный ток 380 В, 50 Гц | |
| (t)Грузоподъемность | 180/50 | 200/50 | 225/65 | 240/80 | ||
| Рабочий класс | A7 | A7 | A7 | A7 | ||
| S(m)Span | 28,5 | 28 | 27 | 22 | ||
| (м) Высота подъема | Основной крюк | 27 | 26 | 32 | 25 | |
| Вспомогательный крюк | 29 | 26 | 34 | 27 | ||
| Скорость | Основной крючок | 7,5 | 6 | 11 | 7 | |
| Вспомогательный крюк | 10 | 10 | 11 | 9,6 | ||
| Основная тележка | 40 | 41 | 41 | 35 | ||
| Вспомогательная тележка | 38 | 38 | 39,5 | 38 | ||
| кран | 80 | 78 | 84 | 80 | ||
| (мм) Размеры |
H | 6850 | 6900 | 7000 | 7000 | |
| H1 | 5860 | 6000 | 5990 | 5650 | ||
| H2 | 1350 | 1650 | 1400 | 1350 | ||
| B | 17500 | 17000 | 17300 | 18500 | ||
| B1 | 10500 | 10000 | 10100 | 11250 | ||
| B2 | 3500 | 3200 | 3300 | 3800 | ||
| limt dimenstion |
b | 4500 | 450 | 450 | 450 | |
| H3 | 5500 | 6000 | 5800 | 5500 | ||
| H4 | 1200 | 1000 | 1000 | 1500 | ||
| S1 | 2450 | 2600 | 2500 | 2800 | ||
| S2 | 3000 | 3000 | 3000 | 3200 | ||
| S3 | 2000 | 2000 | 2200 | 2400 | ||
| S4 | 1600 | 1600 | 1600 | 2800 | ||
| (кН) Максимальная нагрузка на колесо | 525 | 530 | 550 | 545 | ||
| Рекомендуемая стальная гусеница | QU120 | QU120 | QU120 | Qu120 | ||
| Источник питания | 380 В, 50 Гц, 3 фазы, переменный ток, 380 В, 50 Гц | |||||
| (t)Грузоподъемность | 280/65 | 320/80 | |
| Рабочий класс | A7 | A7 | |
| Сан | 21 | 24,5 | |
| (м) Высота подъема |
Основной крюк | 24 | 28 |
| Вспомогательный крюк | 26 | 32 | |
| скорость | Крюк для человека | 10 | 7,5 |
| Вспомогательный крюк | 12 | 10 | |
| Основная тележка | 30 | 29 | |
| Вспомогательная тележка | 39 | 39 | |
| кран | 76 | 58 | |
| (мм) Размеры |
H | 7600 | 7800 |
| H1 | 6400 | 6500 | |
| H2 | 1350 | 1500 | |
| B | 19200 | 19500 | |
| B1 | 12000 | 12500 | |
| B2 | 3800 | 5000 | |
| limt dimenstion |
b | 500 | 500 |
| H3 | 5900 | 6000 | |
| H4 | 1500 | 1700 | |
| S1 | 3200 | 3300 | |
| S2 | 3500 | 3500 | |
| S3 | 2400 | 2600 | |
| S4 | 2800 | 3000 | |
| (кН) Максимальная нагрузка на колесо | 595 | 650 | |
| Рекомендуемая гусеница Seel | QU120 | QU120 | |
| Источник питания | 380 В, 50 Гц, 3 фазы, переменный ток 380 В, 50 Гц | ||
| Параметры производительности | S (м)Пролет |
10,5 м | 13,5 м | 16,5 м | 19,5 м | 22,5 м | 25,5 м | 28,5 м | 31,5 м | 10,5 м | 13,5 м | 16,5 м | 19,5 м | 22,5 м | 25,5 м | 28,5 м | 31,5 м |
| (t) Грузоподъемность |
(80 т) Главный крюк (20 т)Вспомогательный крюк | (100 т)Основной крюк (20 т)Вспомогательный крюк | |||||||||||||||
| (м) Высота подъема |
(28 м)Основной крюк (30 м)Вспомогательный крюк | (24 м)Основной крюк (30 м)Вспомогательный крюк | |||||||||||||||
| Скорость подъема | 0,15～1,5 м/мин Основной крюк 0,63~6,3 м/мин Вспомогательный крюк | 0,15～1,5 м/мин Основной крюк 0,63~6,3 м/мин Вспомогательный крюк | |||||||||||||||
| Скорость перемещения | 1,5~15 м/мин Перемещение краба 2~30 м/мин Перемещение крана | 1,5~15 м/мин Перемещение краба 2~30 м/мин Перемещение крана | |||||||||||||||
| Рабочая система | A3 | A3 | |||||||||||||||
| Установленная мощность | 57,5 кН | 61,5 кН | 75,5 кН | 82,5 кН | |||||||||||||
| Максимальная нагрузка на колесо | 231 кН | 245 кН | 256 кН | 266 кН | 272 кН | 278 кН | 288 кН | 296 кН | 286 кН | 298 кН | 308 кН | 315 кН | 320 кН | 328 кН | 340 кН | 349 кН | |
| (мм)Размеры | H | 2196 мм | 2462 мм | ||||||||||||||
| H1 | 302 мм | 304 мм | 404 мм | 654 мм | 656 мм | 756 мм | 956 мм | 958 мм | 402 мм | 404 мм | 504 мм | 656 мм | 658 мм | 758 мм | 958 мм | 990 мм | |
| H2 | 2802 мм | 2804 мм | 2904 мм | 3154 мм | 3156 мм | 3256 мм | 3456 мм | 3458 мм | 2902 мм | 2904 мм | 3004 мм | 3156 мм | 3158 мм | 3258 мм | 3458 мм | 3460 мм | |
| H3 | 350 мм | 400 мм | |||||||||||||||
| H4 | 330 мм | 450 мм | |||||||||||||||
| H5 | 50 мм | 200 мм | |||||||||||||||
| L | 872 мм | 958 мм | |||||||||||||||
| L1 | 850 мм | 850 мм | |||||||||||||||
| L2 | 1850 мм | 1850 мм | |||||||||||||||
Мы являемся интегрированным промышленным и торговым предприятием. У нас есть собственная команда по исследованиям и разработкам, завод и отдел маркетинга.
Наша компания Crane может проектировать и производить оборудование в соответствии со стандартами FEM, ISO EN, GB.
Все наши процессы строго соответствуют процедурам ISO-9001, которые включают отслеживание материалов, сертификаты ISO WPQR и сварщиков, калибровку измерительных приборов, неразрушающий контроль сварных швов, а также полную сборку и испытания под нагрузкой перед поставкой.
Мы принимаем банковские переводы T/T, Paypal.
Мы рекомендуем вам нанять местную команду по обслуживанию кранов для установки основания крана в соответствии с нашим руководством по установке и руководством пользователя. Если это невозможно, мы можем отправить инженера на ваш завод, чтобы он помог вам с установкой за дополнительную плату, при этом транспорт, проживание и услуги переводчика будут оплачиваться вами.
