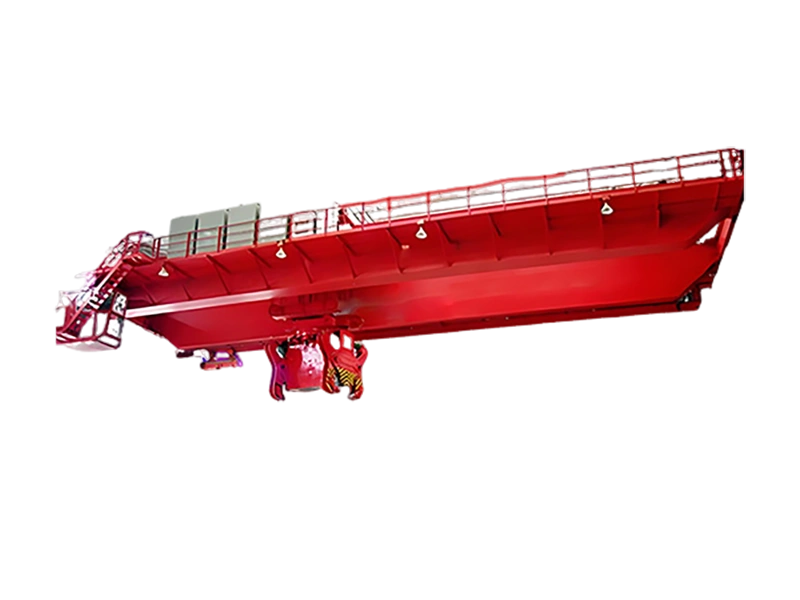

Двухбалочный подвесной кран с крюком 75/20~125/32T

1. Мост крана модели QD с крюком в основном состоит из моста, ходовой части крана, тележки и электрического устройства и т. д. Он разделяется на два рабочих класса: A5 и A6 в зависимости от степени использования и условий нагрузки. 2. Существует три способа входа на платформу кабины: сбоку, с торца и сверху. На рисунке показан боковой вход: стрелка A указывает на торцевой вход, верхний вход находится в месте, где нет двери. 3. На рисунке показано, что кабина установлена на левом конце. 4. Для электропроводности крана можно использовать безопасный скользящий провод или уголок, он может находиться либо на противоположной стороне кабины (как на рисунке), либо на той же стороне кабины. 5. Управление краном должно полностью осуществляться из кабины. 6. H0 — увеличенная высота буфера крана, H0≤250.

Технические характеристики

Емкость					т	75/20							100/20
Пролет					м	13,5	16,5	19,5	22,5	25,5	28,5	31,5	13	16	19	22		25	28	31
Максимальная высота подъема	Основной крюк					20							20
	Вспомогательный крюк					22							22
конец	Хостинг		Основной		м/мин	4,7							3,9
			Вспомогательный			9,2							7,2
	перемещение тележки					38,4							33,9
	перемещение крана			A5		61				53,9			64,9			65,6
				A6		77,8				67			61,8
Двигатель	Хостинг		Основной	A5	Тип/ КВт	YZR315S8/85							YZR315S8/85
				A6		YZR315M-8/90							YZR315M-8/90
			Вспомогательные			YZR250M1-8/35							YZR225M-8/26
	перемещение тележки					YZR180L-8/13							YZR180L8/13
	перемещение крана			A5		YZR180L-6/17							YZR200L-8/18.5				YZR225M-8/26
				A6		YZR200L6/22							YZR200L-6/22				YZR225M-6/30
(мм)Размеры				A5	B	8728							8828
					L	4400							4400
					S1	1015							985
					S2	2310							2420
					S3	1990							2230
					S4	3285							3665
					b	300							310
					E	3300							3600
					H	3422		3426	3430	3428	3432	3434	3660	3662	3664	3670			3672	3674
					H1	950+HO
					H2	398	538	542	546	844	848	850	538	540	544	550		850	852	854
					H3	2818	2958	2962	2966	3264	3268	3270	2958	2960	2964	2970		3270	3272	3274
					H4	1588		1584	1580	1582	1578	1576	1886	1884	1882	1876			1874	1872
					H5	1154							1464
				A6	B	8728							8828
					L	4400							4400
					S1	1015							985
					S2	2310							2420
					S3	1990							2230
					S4	3285							3665
					b	300							310
					E	3300							3600
					H	3424		3428	3432	3430	3434	3436	3662	3664	3666	3672			3674	3676
					H1	950+HO
					H2	400	540	544	546	846	850	852	540	542	546	552		852	854	856
					H3	2820	2960	2964	2968	3266	3270	3272	2960	2962	2966	2972		3272	3274	3276
					H4	1586		1582	1578	1580	1576	1574	1884	1882	1880	1874			1872	1870
					H5	1154							1464
Вес		тележка		A5	кг	27672							36770
				A6		27989							36890
		Общий вес		A5		59335	63611	68656	74533	79144	85183	91983	71767	76348	81378	89181		95842	101569	111604
				A6		61598	66392	71288	77742	82675	89252	95314	73301	78100	82981	91341		98344	104609	114366
Максимальная нагрузка на колесо				A5	кН	271	284	296	307	316	327	339	347	360	369	385		397	409	426
				A6		283	300	311	323	333	344	354	350	362	371	387		340	412	428
Seel track						QU100
Источник питания						380 В, 50 Гц, 3 фазы, переменный ток, 380 В, 50 Гц

Грузоподъемность					т	125/32
Пролет					м	13	16	19	22	25	28	31
Максимальная высота подъема	Основной крюк					20
	Вспомогательный крюк					22
Расходы	Хостинг		Основной		м/мин	3,9
			Вспомогательный			7,5
	перемещение тележки					33
	перемещение крана			A5		62,3
				A6		63,3
Двигатель	Хостинг		Основной	A5	Тип/ КВт	YZR355M-10/110
				A6		YZR355L1-10/110
			Вспомогательный			YZR280S-10/42
	перемещение тележки					YZR200L-8/18.5
	перемещение крана			A5		YZR225M-8/26
				A6		YZR225M-8/22			YZR250M1-8/30
(мм)Размеры				A5	B	9100
					L	4400
					S1	1200
					S2	2820
					S3	2230
					S	3850
					b	300
					E	3900
					H	3810	3812	3818	2820	3822		3828
					H1	950+HO
					H3	2960	2964	3070	3272	3274	3474
					H4	1927	1625	1919	1917	1915		1907
					H5	1640
					B	9100
				A6	L	4400
					S1	1200
					S2	2820
					S3	2230
					S4	3850
					b	300
					E	3900
					H	3812	3814	3820	3822	3824		3828
					H1	950+H0
					H3	2962	2966	3072	3274	3276	3476
					H4	1925	1923	1917	1915	1913		1905
					H5	1640
Вес		тележка		A5	кг	41389
				A6		41578
		Общий вес		A5		80100	85100	90500	99600	106100	112400	124500
				A6		81500	86800	92300	101500	108300	114700	126800
Максимальная нагрузка на колесо				A5	кН	401	416	432	451	464	476	494
				A6		403	419	435	453	466	479	497
Гусеничный трек						QU100
Источник питания						380 В 50 Гц 3-фазный переменный ток 380 В 50 Гц

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Вы являетесь производителем или торговой компанией?

Мы являемся интегрированным промышленным и торговым предприятием. У нас есть собственная команда по исследованиям и разработкам, завод и отдел маркетинга.
Какой стандарт применяется к вашему крану и компонентам крана?

Наша компания Crane может проектировать и производить оборудование в соответствии со стандартами FEM, ISO EN, GB.
Как вы обеспечиваете качество вашей продукции?

Все наши процессы строго соответствуют процедурам ISO-9001, которые включают отслеживание материалов, сертификаты ISO WPQR и сварщиков, калибровку измерительных приборов, неразрушающий контроль сварных швов, а также полную сборку и испытания под нагрузкой перед поставкой.
Как я могу произвести оплату?

Мы принимаем банковские переводы T/T, Paypal.
Как я могу собрать краны на своем заводе?

Мы рекомендуем вам нанять местную команду по обслуживанию кранов для установки основания крана в соответствии с нашим руководством по установке и руководством пользователя. Если это невозможно, мы можем отправить инженера на ваш завод, чтобы он помог вам с установкой за дополнительную плату, при этом транспорт, проживание и услуги переводчика будут оплачиваться вами.
