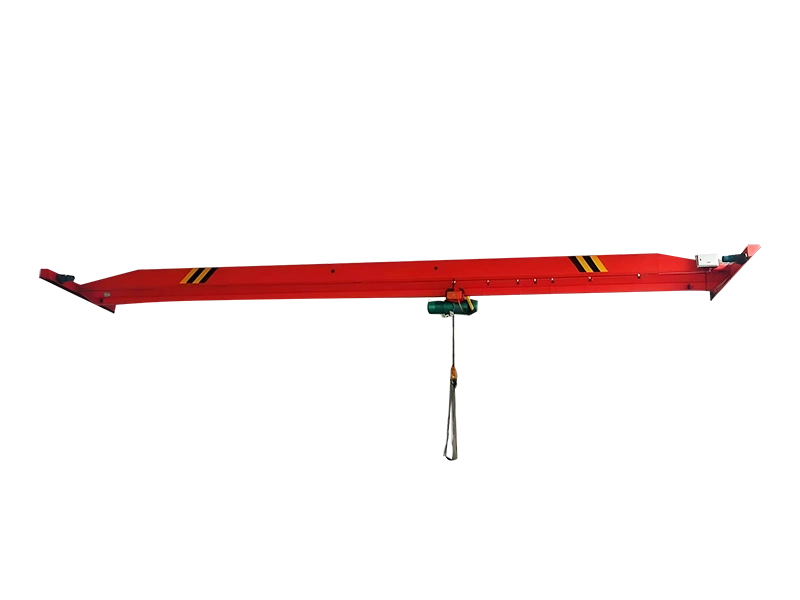

Электрический однобалочный подвесной кран

Однобалочный моторный кран модели LD отличается более рациональной конструкцией и более высокой прочностью стали в целом. Используется в комплекте с электрической талью модели CD MD. Это легкий кран грузоподъемностью от 1 до 20 тонн. Пролет составляет 7,5-28,5 м. Класс нагрузки A3-A4. Рабочая температура от -25 °C до 40 °C. Этот продукт широко используется на заводах, складах, в материальных запасах для подъема грузов. Запрещается использовать оборудование в горючих, взрывоопасных или коррозионных средах. Этот продукт имеет два способа управления: с земли или из операционной комнаты, которая имеет открытую и закрытую модели и может быть установлена с левой или правой стороны в зависимости от практической ситуации. Направление входа в ворота может быть двумя видами: сбоку и с торца, чтобы удовлетворить выбор пользователей в различных условиях.

Основные технические данные

cranetravelling mechanism	м/мин скорость перемещения		20	30	(комната)45	(комната)60
	коэффициент скорости		58,95	39,42	26,51	19,44
		тип	конус-беличья клетка		конус-обмоточная нить
		(кВт) мощность	0,8×2、1,5×2、2,2×2		1,5×2、2,1×2
		(об/мин)скорость вращения	1380		1350
подъемный механизм (электрический подъемник)& электрический подъемник перемещающийся механизм	модельэлектрическогоподъемника		модель MD₁		модель CD₁
	скорость подъема		8/0,8、7/0,7、3,5/0,35		8、7、3,5
	H(м) высота подъема		6、9、12、18、27、30
	(м/мин) скорость перемещения		20、30
	двигатель		коническо-беличья клетка
система работы			промежуточная Jc=25%
electriccurrent			380V50Hzthree-phase
диаметр колеса			Φ270Φ400
ширина колеи			37-70

Параметры

Тоннаж (т)	Пролет S (м)	Полная масса транспортного средства G (т) Эксплуатация на земле	Максимальная нагрузка на колесо Rmax (кН)	Минимальная нагрузка на колесо Rmin (кН)	Расстояние от протектора до верха главной балки H1	Расстояние от протектора до центра крюка H2	Общая высота главной балки H3	Колесная база концевой балки W	Общая длина концевой балки B	Левый предел крюка C1	Правый предел крюка C2
1	7,5	1,67	8,9	3,9	490	910	550	2000	2500	796	1274
	8	1,72	9,1	4,0
	8,5	1,77	9,2	4,1
	9	1,84	9,4	4,3
	9,5	1,86	9,5	4,4
	10	1,91	9,7	4,5
	10,5	1,96	9,8	4,6
	11	1,95	9,8	4,6
	11,5	2,00	10,0	4,7
	12	2,05	10,1	4,8
	12,5	2,09	10,2	4,9
	13	2,14	10,4	5,0
	13,5	2,19	10,5	5,2
	14	2,24	10,6	5,3
	14,5	2,43	11,1	5,8		955	595	2500	3000
	15	2,48	11,3	5,9
	15,5	2,53	11,4	6,0
	16	2,58	11,5	6,1
	16,5	2,63	11,7	6,3
	17	2,66	11,7	6,3
	17,5	2,85	12,2	6,8	530		650
	18	2,90	12,4	6,9
	18,5	2,96	12,5	7,1
2	7,5	1,79	13,8	4,1	490	1080	550	2000	2500	871	1274
	8	1,84	14,0	4,2
	8,5	1,88	14,1	4,3
	9	1,93	14,3	4,4
	9,5	1,98	14,5	4,5
	10	2,03	14,7	4,6
	10,5	2,07	14,8	4,7
	11	2,12	15,0	4,8
	11,5	2,25	15,4	5,1		1125	595
	12	2,30	15,5	5,3
	12,5	2,35	15,7	5,4
	13	2,40	15,8	5,5
	13,5	2,45	16,0	5,6
	14	2,50	16,1	5,8
	14,5	2,62	16,5	6,1	580	1140	700	2500	3000
	15	2,68	16,6	6,2
	15,5	2,74	16,8	6,3
	16	2,79	17,0	6,5
	16,5	2,85	17,1	6,6
	17	2,91	17,3	6,8
	17,5	3,23	18,1	7,6	660	1160	800
	18	3,30	18,3	7,7
	18,5	3,36	18,5	7,9
	19	3,42	18,6	8,0
	19,5	3,49	18,8	8,2
3	7,5	1,93	18,9	4,2	530	1255	650	2000	2500	818,5	1291
	8	1,98	19,1	4,3
	8,5	2,03	19,4	4,4
	9	2,09	19,6	4,5
	9,5	2,14	19,8	4,7
	10	2,20	20,0	4,8
	10,5	2,25	20,2	4,9
	11	2,31	20,4	5,0
	11,5	2,41	20,7	5,3	580		700
	12	2,47	20,9	5,4
	12,5	2,53	21,1	5,6
	13	2,59	21,3	5,7
	13,5	2,64	21,5	5,9
	14	2,70	21,7	6,0
	14,5	3,02	22,5	6,8	660	1275	800	2500	3000
	15	3,08	22,7	6,9
	15,5	3,14	22,9	7,1
	16	3,21	23,1	7,2
	16,5	3,27	23,2	7,4
	17	3,34	23,4	7,6
	17,5	3,84	24,7	8,8	745	1290	900
	18	3,91	24,9	9,0
	18,5	3,99	25,1	9,2
	19	4,06	25,3	9,4
	19,5	4,14	25,5	9,6
	20	4,92	27,5	11,5	820	1315	1100	3000	3500
	20,5	5,01	27,7	11,7
	21	5,09	28,0	11,9
	21,5	5,18	28,2	12,2
3	22	5,27	28,4	12,4	820	1315	1100	3000	3500	818,5	1291
	22,5	5,36	28,7	12,6	820	1315		3000	3500
	23	5,71	29,6	13,5	875	1360		3500	4000
	23,5	5,80	29,8	13,7
	24	5,89	30,0	13,9
	24,5	5,99	30,3	14,2
	25	6,08	30,5	14,4
	25,5	6,17	30,8	14,6
	26	7,97	35,3	19,1	925	1660	1200	4000	4500
	26,5	8,09	35,6	19,4
	27	8,22	35,9	19,7
	27,5	8,34	36,2	20,0
	28	8,46	36,6	20,3
	28,5	8,59	36,9	20,7
5	7,5	2,20	28,7	4,6	580	1460	720	2000	2500	841,5	1310
	8	2,27	29,0	4,7
	8,5	2,33	29,3	4,9
	9	2,40	29,7	5,0
	9,5	2,46	30,0	5,2
	10	2,53	30,2	5,3
	10,5	2,59	30,5	5,5
	11	2,66	30,8	5,6
	11,5	2,91	31,5	6,3	660		800
	12	2,98	31,8	6,4
	12,5	3,05	32,0	6,6
	13	3,12	32,3	6,8
	13,5	3,20	32,5	6,9
	14	3,27	32,8	7,1
	14,5	3,52	33,5	7,7	745	1540	900	2500	3000
	15	3,60	33,7	7,9
	15,5	3,68	33,9	8,1
	16	3,75	34,2	8,3
	16,5	3,83	34,4	8,5
	17	3,90	34,6	8,7
	17,5	4,41	35,9	9,9	820	1500	1000
	18	4,50	36,2	10,2
	18,5	4,59	36,5	10,4
	19	4,68	36,7	10,6
	19,5	4,76	37,0	10,8
	20	5,23	38,2	12,0	875	1545	1100	3000	3500
	20,5	5,33	38,4	12,2
	21	5,42	38,7	12,4
	21,5	5,51	38,9	12,7
	22	5,60	39,2	12,9
	22,5	5,70	39,5	13,1
5	23	7,08	42,9	16,6	925	1595	1200	3500	4000	841,5	1310
	23,5	7,20	43,2	16,9
	24	7,32	43,6	17,2
	24,5	7,43	43,9	17,4
	25	7,55	44,2	17,7
	25,5	7,67	44,5	18,0
	26	9,01	47,9	21,4	1015	1670	1300	4000	4500
	26,5	9,16	48,3	21,7
	27	9,30	48,6	22,1
	27,5	9,44	49,0	22,5
	28	9,58	49,4	22,8
	28,5	9,72	49,7	23,2

Грузоподъемность (т)	Пролет S (м)	Полная масса транспортного средства G (т) При эксплуатации на земле	Максимальная нагрузка на колесо Rmax (кН)	Минимальная нагрузка на колесо Rmin (кН)	Расстояние от протектора до верха главной балки H1	Расстояние от протектора до центра крюка H2	Общая высота главной балки H3	Колесная база концевой балки W	Общая длина концевой балки B	Левый предел крюка C1	Правый предел крюка C2
10	7,5	3,26	51,3	6,1	720	1850	900	2000	2500	1293	1893
	8	3,34	52,1	6,3
	8,5	3,43	52,9	6,5
	9	3,51	53,5	6,6
	9,5	3,59	54,2	6,8
	10	3,67	54,8	7,0
	10,5	3,76	55,3	7,2
	11	3,84	55,8	7,3
	11,5	4,05	56,6	7,9	820	1850	1000
	12	4,14	57,1	8,1
	12,5	4,22	57,6	8,3
	13	4,31	58,0	8,5
	13,5	4,40	58,4	8,7
	14	4,49	58,8	8,9
	14,5	4,80	59,8	9,6	875	1900	1100	2500	3000
	15	4..89	60.2	9,8
	15,5	4,98	60,6	10,1
	16	5,07	60,9	10,3
	16,5	5,17	61,3	10,5
	17	5,26	61,7	10,7
	17,5	5,53	62,5	11,4		1940	1140
	18	5,63	62,8	11,6
	18,5	5,73	63,2	11,9
	19	5,83	63,5	12,1
	19,5	5,92	63,9	12,3
	20	6,89	66,4	14,8	925	2000	1250	3000	3500
	20,5	7,01	66,8	15,0
	21	7,12	67,1	15,3
	21,5	7,24	67,5	15,6
	22	7,36	67,9	15,9
	22,5	7,48	68,2	16,2
	23	8,96	72,0	19,9	1100	1920	1350	3500	4000
	23,5	9,11	72,5	20,3
	24	9,26	72,9	20,6
	24,5	9,41	73,3	21,0
10	25	9,56	73,8	21,4	1100	1920	1350	3500	4000	1293	1893
	25,5	9,71	74,2	21,7	1100		1350	3500	4000
	26	13,09	82,7	30,2	1200		1450	4000	4700
	26,5	13,29	83,3	30,7
	27	13,48	83,8	31,2
	27,5	13,67	84,3	31,6
	28	13,86	84,8	32,1
	28,5	14,05	85,4	32,6
16	7,5	3,64	77,2	7,0	820	2480	1000	2000	2500	1293	1893
	8	3,74	78,3	7,2
	8,5	3,84	79,4	7,4
	9	3,94	80,4	7,6
	9,5	4,04	81,3	7,9
	10	4,14	82,1	8,1
	10,5	4,24	82,9	8,3
	11	4,34	83,6	8,5
	11,5	4,55	84,6	9,0	875	2525	1100
	12	4,66	85,2	9,3
	12,5	4,76	85,9	9,5
	13	4,87	86,5	9,8
	13,5	4,97	87,1	10,0
	14	5,08	87,6	10,3
	14,5	5,93	90,0	12,4	975		1200	2500	3000
	15	6,06	90,6	12,7
	15,5	6,18	91,1	13,0
	16	6,31	91,7	13,3
	16,5	6,43	92,2	13,6
	17	6,56	92,7	13,9
	17,5	7,19	94,5	15,5	1075		1300
	18	7,33	95,0	15,8
	18,5	7,47	9,5,5	16,1
	19	7,61	96,0	16,5
	19,5	7,75	96,5	16,8
	20	8,56	98,7	18,9	1130	2570	1400	3000	3500
	20,5	8,72	99,2	19,2
	21	8,87	99,7	19,6
	21,5	9,03	100,2	20,0
	22	9,18	100,8	20,4
	22,5	9,34	101,3	20,8
	23	12,41	109,0	28,4	1280		1550	3500	4200
	23,5	12,61	109,6	28,9
	24	12,81	110,2	29,4
	24,5	13,02	110,9	30,0
	25	13,22	111,5	30,5
	25,5	13,43	112,0	31,0
16	26	14,34	114,4	33,2	1300	2600	1600	4000	4700
	26,5	14,55	115,0	33,8
	27	14,77	115,6	34,3
	27,5	14,98	116,3	34,8
	28	15,20	116,9	35,4
	28,5	15,42	117,5	35,9
20	7,5	5,45	97,9	10,2	900	2450	1050	2000	2700	1394	1933
	8	5,58	99,5	10,5
	8,5	5,70	101,0	10,7
	9	5,83	102,3	11,0
	9,5	5,96	103,5	11,3
	10	6,09	104,6	11,6
	10,5	6,22	105,7	11,8
	11	6,35	106,6	12,1
	11,5	6,99	108,8	13,7	970	2480	1150
	12	7,15	109,8	14,0
	12,5	7,30	110,7	14,4
	13	7,45	111,5	1407
	13,5	7,60	112,3	15,1
	14	7,76	113,1	15,5
	14,5	8,67	115,8	17,7	1050	2530	1280	2500	3200
	15	8,85	116,6	18,1
	15,5	9,02	117,3	18,6
	16	9,20	118,1	19,0
	16,5	9,37	118,8	19,4
	17	9,55	119,5	19,8
	17,5	10,50	122,2	22,2	1130	2560	1390
	18	10,70	122,9	22,7
	18,5	10,89	123,6	23,1
	19	11,09	124,3	23,6
	19,5	11,28	125,0	24,1
	20	12,02	127,0	25,9	1200	2600	1500	3000	3700
	20,5	12,23	127,7	26,4
	21	12,44	128,4	26,9
	21,5	12,64	129,1	27,4
	22	12,85	129,8	27,9
	22,5	12,96	130,5	28,5
	23	13,88	132,7	30,5	1300		1600	3500	4200
	23,5	14,10	133,4	31,0
	24	14,31	134,0	31,6
	24,5	14,52	134,78	32,1
	25	14,71	135,4	32,6
	25,5	14,96	135,6	33,1

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Вы являетесь производителем или торговой компанией?

Мы являемся интегрированным промышленным и торговым предприятием. У нас есть собственная команда по исследованиям и разработкам, завод и отдел маркетинга.
Какой стандарт применяется к вашему крану и компонентам крана?

Наша компания Crane может проектировать и производить оборудование в соответствии со стандартами FEM, ISO EN, GB.
Как вы обеспечиваете качество вашей продукции?

Все наши процессы строго соответствуют процедурам ISO-9001, которые включают отслеживание материалов, сертификаты ISO WPQR и сварщиков, калибровку измерительных приборов, неразрушающий контроль сварных швов, а также полную сборку и испытания под нагрузкой перед поставкой.
Как я могу произвести оплату?

Мы принимаем банковские переводы T/T, Paypal.
Как я могу собрать краны на своем заводе?

Мы рекомендуем вам нанять местную команду по обслуживанию кранов для установки основания крана в соответствии с нашим руководством по установке и руководством пользователя. Если это невозможно, мы можем отправить инженера на ваш завод, чтобы он помог вам с установкой за дополнительную плату, при этом транспорт, проживание и услуги переводчика будут оплачиваться вами.
