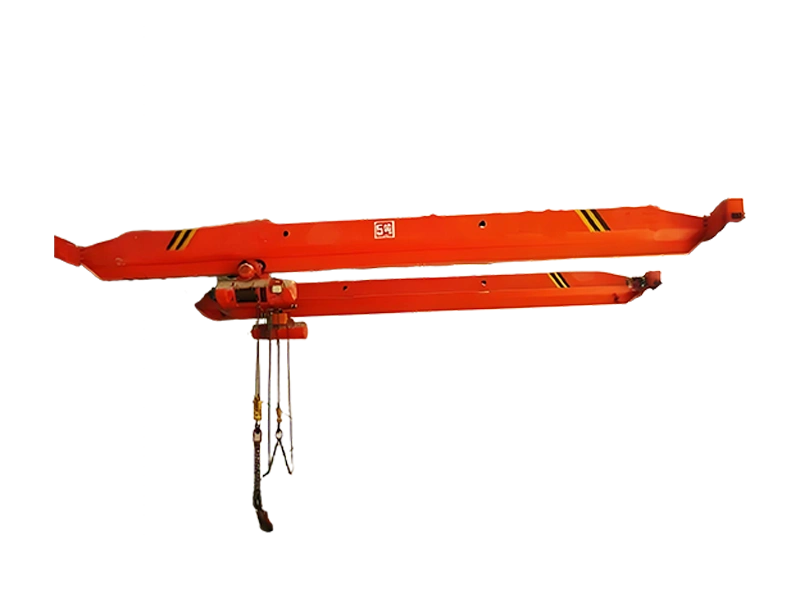

Металлургический электрический однобалочный подвесной кран

Однобалочный кран LDY для металлургии в основном используется для подъема расплавленного металла и литейных работ. В качестве подъемного механизма используется электрическая таль модели YHn для металлургии, грузоподъемностью ≤10 т. Нижняя часть главной балки крана имеет специальную теплоизоляцию. Рабочая температура окружающей среды составляет от -10 ℃ до 60℃, относительная влажность ≤50% при 40℃. Конструкция и изготовление крана соответствуют требованиям AQSIQ Doc#(2007)375.Другие ситуации, связанные с подъемом неметаллических материалов, подвергшихся плавлению, или горячих твердых металлов, могут быть указаны.

Основные технические данные

Механизм перемещения крана	м/мин скорость перемещения		20	30
	коэффициент скорости		58,95	39,42
	Двигатель	t y p e	конусный беличьей клеткой
		( K W ) мощность	0,8×2、1,5×2
		(об/мин) скорость вращения	1380
подъемный механизм (электрическая лебедка)& электрическая лебедка перемещающийся механизм	модель электрического подъемника		Модель YH_Ⅱ
	скорость подъема		8、7
	H ( м ) высота подъема		9、12、15、18、20
	( м / м ч) скорость передвижения		20
	двигатель		конусная беличья клетка модель
рабочая система			промежуточный Jc=25%
электрический ток			380 В 50 Гц трехфазный
диаметр колеса			Φ270 Φ400
ширина тележки			37-70

Параметры

Тоннаж (т)	Пролет S (м)	Полная масса транспортного средства G (т) Эксплуатация на земле	Максимальная нагрузка на колесо Rmax (кН)	Минимальная нагрузка на колесо Rmin (кН)	Расстояние от протектора до верха главной балки H1	Расстояние от протектора до центра крюка H2	Общая высота главной балки H3	Колесная база концевой балки W	Общая длина концевой балки B	Левый предел крюка C1	Правый предел крюка C2
2	7,5	2,14	15,2	4,4	490	1405	595	2000	2500	871	1291
	8	2,19	15,4	4,5
	8,5	2,24	15,6	4,6
	9	2,30	15,8	4,7
	9,5	2,35	16,0	4,8
	10	2,41	16,2	4,9
	10,5	2,45	16,4	5,0
	11	2,50	16,6	5,2
	11,5	2,54	16,7	5,3		1510	700
	12	2,60	16,9	5,4
	12,5	2,65	17,1	5,5
	13	2,71	17,3	5,7
	13,5	2,77	17,4	5,8
	14	2,83	17,6	5,9
	14,5	3,14	18,4	6,7	580	1520	800	2500	3000
	15	3,21	18,6	6,9
	15,5	3,27	18,8	7,0
	16	3,34	19,0	7,2
	16,5	3,40	19,2	7,3
	17	3,46	19,3	7,5
	17,5	3,97	20,6	8,8	660	1540	900
	18	4,05	20,8	8,9
	18,5	4,12	21,0	9,1
2	19	4,20	21,2	9,3	660	1540	900	2500	3000	871	1291
	19,5	4,28	21,4	9,5	660	1540	900	2500	3000
	20	4,96	23,2	11,2	785	1515	1000	3000	3500
	20,5	5,05	23,4	11,4
	21	5,13	23,6	11,6
	21,5	5,22	23,9	11,9
	22	5,31	24,1	12,1
	22,5	5,40	24,3	12,3
	23	5,83	25,4	13,4	820	1580	1100	3500	4000
	23,5	5,92	25,7	13,6
	24	6,01	25,9	13,8
	24,5	6,11	26,1	14,0
	25	6,20	26,4	14,3
	25,5	6,29	26,6	14,5
	26	8,02	31,0	18,8	875	1625	1200	4000	4500
	26,5	8,15	31,3	19,1
	27	8,27	31,6	19,5
	27,5	8,40	31,9	19,8
	28	8,52	32,2	20,1
	28,5	8,65	32,6	20,4
3	7,5	2,14	19,7	4,4	530	1570	700	2000	2500	841	1291
	8	2.19	20,0	4,5
	8,5	2,25	20,2	4,6
	9	2,31	20,4	4,7
	9,5	2,36	20,7	4,9
	10	2,42	20,9	5,0
	10,5	2,48	21,1	5,1
	11	2,53	21,3	5,3
	11,5	2,77	21,9	5,8	580	1620	800
	12	2,83	22,2	6,0
	12,5	2,89	22,4	601
	13	2,96	22,6	6,3
	13,5	3,02	22,8	6,4
	14	3,09	23,0	6,6
	14,5	3,56	24,2	7,8	660	1640	900	2500	3000
	15	3,63	24,4	7,9
	15,5	3,71	24,6	8,1
	16	3,79	24,9	8,3
	16,5	3,86	25,1	8,5
	17	3,94	25,3	8,7
	17,5	4,45	26,6	9,9	745	1650	1000
	18	4,54	26,8	10,2
	18,5	4,62	27,1	10,4
	19	4,71	27,3	10,6
	19,5	4,80	27,6	10,8
3	20	5,28	28,8	12,0	820	1680	1100	3000	3500	841	1291
	20,5	5,37	29,0	12,2
	21	5,46	29,3	12,5
	21,5	5,56	29,5	12,7
	22	5,65	29,8	12,9
	22,5	5,74	30,0	13,1
	23	7,09	33,4	16,5	875	1725	1200	3500	4000
	23,5	7,21	33,7	16,8
	24	7,33	34,0	17,1
	24,5	7,45	34,3	17,4
	25	7,57	34,7	17,7
	25,5	7,69	35,0	18,0
	26	9,03	38,3	21,3	925	1775	1300	4000	4500
	26,5	9,17	38,7	21,7
	27	9,31	39,1	22,1
	27,5	9,45	39,4	22,4
	28	9,60	39,8	22,8
	28,5	9,74	40,1	23,1

Тоннаж (т)	Пролет S (м)	Полная масса транспортного средства G (т) Эксплуатация на земле	Максимальная нагрузка на колесо Rmax (кН)	Минимальная нагрузка на колесо Rmin (кН)	Расстояние от протектора до верха главной балки H1	Расстояние от протектора до центра крюка H2	Общая высота главной балки H3	Колесная база концевой балки W	Общая длина концевой балки B	Левый предел крюка C1	Правый предел крюка C2
5	7,5	2,65	30,4	5,2	660	1730	800	2000	2500	841	1310
	8	2,72	30,8	5,3
	8,5	2,79	31,1	5,5
	9	2,86	31,5	5,6
	9,5	2,94	31,8	5,8
	10	3,01	32,1	5,9
	10,5	3,08	32,4	6,1
	11	3,15	32,7	6,2
	11,5	3,33	33,2	6,7	745	1745	900
	12	3,41	33,5	6,9
	12,5	3,49	33,8	7,0
	13	3,56	34,0	7,2
	13,5	3,64	34,3	7,4
	14	3,71	34,5	7,6
	14,5	4,19	35,8	8,7	820	1770	1000	2500	3000
	15	4,28	36,1	9,0
	15,5	4,36	36,3	9,2
	16	4,45	36,6	9,4
	16,5	4,54	36,9	9,6
	17	4,63	37,1	9,8
	17,5	4,87	37,8	10,4	875	1815	1100
	18	4,96	38,1	10,6
	18,5	5,06	38,3	10,9
	19	5,15	38,6	11,1
	19,5	5,24	38,9	11,3
	20	6,63	42,3	14,8	925	1865	1200	3000	3500
	20,5	6,74	42,7	15,1
	21	6,86	43,0	15,3
	21,5	6,98	43,3	15,6
5	22	7,10	43,6	15,9	925	1865	1200	3000	3500	818,5	1291
	22,5	7,22	44,0	16,2	925	1865	1200	3000	3500
	23	8,17	46,4	18,6	1015	1875	1300	3500	4000
	23,5	8,30	46,7	18,9
	24	8,44	47,1	19,3
	24,5	8,58	47,4	19,6
	25	8,71	47,8	19,9
	25,5	8,85	48,2	20,3
	26	10,45	52,2	24,3	1065	1925	1400	4000	4500
	26,5	10,62	52,6	24,7
	27	10,78	53,0	25,1
	27,5	10,94	53,5	25,5
	28	11,11	53,9	25,9
	28,5	11,27	54,3	26,3
10	7,5	3,55	50,8	6,5	820	1780	1000			15001	2100
	8	3,63	51,7	6,6
	8,5	3,72	52,6	6,8
	9	3,81	53,4	7,0
	9,5	3,90	54,1	7,2
	10	3,99	54,7	7,4
	10,5	4,07	55,4	7,6				2000	2500
	11	4,16	56,0	7,7
	11,5	4,39	56,9	8,3	875	1825	1100
	12	4,48	57,4	8,5
	12,5	4,58	57,9	8,7
	13	4,67	58,4	8,9
	13,5	4,76	58,9	9,1
	14	4,86	59,3	9,4
	14,5	5,15	60,3	10,1		1865	1140	2500	3000
	15	5,24	60,7	10,3
	15,5	5,34	61,1	10,5
	16	5,44	61,6	10,8
	16,5	5,54	62,0	11,0
	17	5,64	62,4	11,2
	17,6	6,44	64,5	13,2	925	1925	1250
	18	6,55	64,9	13,5
	18,5	6,67	65,3	13,8
	19	6,79	65,8	14,1
	19,5	6,91	66,2	14,4
	20	8,31	69,8	17,9	1100	1850	1350	3000	3500
	20,5	8,46	70,3	18,2
	21	8,61	70,7	18,6
	21,5	8,76	71,2	18,9
	22	8,91	71,7	19,3
	22,5	9,06	72,1	19,7
10	23	11,15	77,5	24,9	1200	1595	1450	3500	4000	41,5	1310
	23,5	11,34	78,0	25,4
	24	11,53	78,5	25,8
	24,5	11,71	79,1	26,3
	25	11,90	79,6	26,8
	25,5	12,08	80,1	27,2
	26	14,24	85,6	32,6	1280	1870	1550	4000	4500
	26,5	14,45	86,2	33,1
	27	14,66	86,8	33,6
	27,5	14,87	87,3	34,2
	28	15,08	87,9	34,7
	28,5	15,29	88,5	35,2

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Вы являетесь производителем или торговой компанией?

Мы являемся интегрированным промышленным и торговым предприятием. У нас есть собственная команда по исследованиям и разработкам, завод и отдел маркетинга.
Какой стандарт применяется к вашему крану и компонентам крана?

Наша компания Crane может проектировать и производить оборудование в соответствии со стандартами FEM, ISO EN, GB.
Как вы обеспечиваете качество вашей продукции?

Все наши процессы строго соответствуют процедурам ISO-9001, которые включают отслеживание материалов, сертификаты ISO WPQR и сварщиков, калибровку измерительных приборов, неразрушающий контроль сварных швов, а также полную сборку и испытания под нагрузкой перед поставкой.
Как я могу произвести оплату?

Мы принимаем банковские переводы T/T, Paypal.
Как я могу собрать краны на своем заводе?

Мы рекомендуем вам нанять местную команду по обслуживанию кранов для установки основания крана в соответствии с нашим руководством по установке и руководством пользователя. Если это невозможно, мы можем отправить инженера на ваш завод, чтобы он помог вам с установкой за дополнительную плату, при этом транспорт, проживание и услуги переводчика будут оплачиваться вами.
